Pomiar w ruchu zamiast punkt po punkcie – jak technologia SLAM zmienia pracę w terenie?

SLAM zmienia pracę w terenie w jednym konkretnym punkcie: chmura punktów całego obiektu powstaje w trakcie przejścia operatora, a nie w wyniku ustawiania instrumentu na kolejnych stanowiskach. Inwentaryzacja kondygnacji budynku, która metodą klasyczną zajmuje kilka godzin i wymaga kilkunastu stanowisk, sprowadza się do przejścia trasą pomiarową. Cena tego przyspieszenia to dokładność na poziomie centymetrów, nie milimetrów, oraz konieczność zadbania o georeferencję i kontrolę danych.
Ten materiał wyjaśnia, na czym opiera się pomiar w ruchu, skąd bierze się dryft trajektorii i jak się go ogranicza, gdzie SLAM realnie skraca pracę, a gdzie nie jest właściwym narzędziem, oraz jak wykonać skan, żeby dane nadawały się do dalszego opracowania.

Czym jest technologia SLAM i na czym opiera się pomiar w ruchu?

SLAM (Simultaneous Localization and Mapping) to technika, w której urządzenie jednocześnie odtwarza własną trajektorię i buduje model otoczenia. Skaner rejestruje kolejne przekroje przestrzeni, algorytm dopasowuje je do siebie na podstawie wspólnych fragmentów geometrii, a z tego dopasowania wynika informacja o tym, jak urządzenie się przemieściło. Innymi słowy: mapa jest jednocześnie układem odniesienia dla pozycji, a pozycja warunkiem poprawnego złożenia mapy.

W praktyce geodezyjnej technologia SLAM działa na danych z trzech typów sensorów: skanera LiDAR, który dostarcza geometrię, jednostki inercyjnej (IMU), która rejestruje przyspieszenia i obroty między kolejnymi skanami, oraz kamer, które dodają barwę punktom i pomagają rozpoznać powtarzalne fragmenty otoczenia. Żaden z tych sensorów nie wystarcza osobno: LiDAR gubi się w przestrzeniach o powtarzalnej geometrii, IMU kumuluje błąd w czasie, a obraz z kamery nie daje skali.

Skąd bierze się dryft i jak się go ogranicza?

Dryft to kumulacja niewielkich błędów dopasowania kolejnych skanów, która narasta wraz z długością trasy pomiarowej. Kilkumilimetrowa nieścisłość powtórzona kilkaset razy daje na końcu przejścia rozbieżność liczoną w centymetrach lub większą. To podstawowe ograniczenie każdego systemu SLAM i nie da się go usunąć samą jakością sensorów.

Stosuje się trzy mechanizmy kontroli. Pierwszy to domknięcie pętli: operator wraca do punktu startowego, algorytm rozpoznaje wcześniej zarejestrowany fragment i rozkłada nagromadzony błąd na całą trajektorię. Drugi to punkty kontrolne pomierzone tachimetrem lub odbiornikiem GNSS RTK, które pozwalają wpasować chmurę w układ współrzędnych i niezależnie ocenić jej dokładność. Trzeci to hybrydowe urządzenia, które na otwartym terenie pracują w trybie RTK, a po wejściu do budynku lub tunelu przechodzą na SLAM, dzięki czemu skan startuje ze znanej pozycji zamiast z układu lokalnego.

Czym pomiar SLAM różni się od tachimetru i GNSS RTK?

Różnica nie polega na tym, że jedna metoda jest lepsza, a druga przestarzała. Te techniki odpowiadają na inne pytania: tachimetr i GNSS RTK dają wysoką dokładność pojedynczego punktu, SLAM daje kompletność i tempo pokrycia obiektu.

Wartości dokładności są typowe i zależą od sprzętu, konfiguracji oraz warunków pomiaru. W praktyce te metody najczęściej się uzupełniają: punkty kontrolne z tachimetru lub RTK są podstawą wpasowania i kontroli chmury pozyskanej w ruchu.

Gdzie SLAM realnie skraca pracę w terenie?

Największą przewagę SLAM daje tam, gdzie liczba szczegółów do pomierzenia jest duża, a wymagana dokładność mieści się w kilku centymetrach. W takich zadaniach klasyczny pomiar punktowy przegrywa nie precyzją, ale nakładem czasu.

• Inwentaryzacja budynków, hal i obiektów przemysłowych – kompletna geometria wraz z instalacjami, bez decydowania w terenie, które detale są potrzebne. Chmura zostaje i pozwala wrócić do pomiaru przy biurku.

• Wnętrza bez zasięgu GNSS – garaże podziemne, tunele, korytarze techniczne, kondygnacje bez okien.

• Obiekty o złożonej geometrii – kotłownie, węzły instalacyjne, konstrukcje kratowe, wnętrza zabytkowe ze zdobieniami.

• Zwarta zabudowa i tereny zadrzewione – wąskie podwórza, przejścia między budynkami, zarośla, gdzie odbiór satelitarny jest niepewny lub niemożliwy.

• Pomiary pilne – dokumentacja po awarii, zdarzeniu drogowym lub uszkodzeniu konstrukcji, gdy priorytetem jest szybkie zarejestrowanie stanu faktycznego.

• Monitoring postępu budowy i scan-to-BIM – powtarzalne skany w krótkich cyklach i porównanie stanu wykonania z modelem projektowym.

Poza czasem liczy się jeszcze jedna korzyść, rzadziej wymieniana: skan w ruchu ogranicza liczbę powrotów na obiekt. Pomiar punktowy zakłada, że w terenie wiadomo, co będzie potrzebne w opracowaniu, a chmura punktów odsuwa tę decyzję na etap biurowy.

Kiedy SLAM nie jest właściwym narzędziem?

SLAM nie zastępuje tachimetru i GNSS RTK w zadaniach, w których liczy się dokładność pojedynczego punktu i jego formalne znaczenie. Uczciwe wskazanie tych granic jest ważniejsze niż lista zalet, bo błędne użycie technologii kończy się pomiarem do powtórzenia.

• Osnowa pomiarowa, granice i prace do celów prawnych – wymagana dokładność i procedury wykluczają pomiar w ruchu jako źródło podstawowe.

• Pomiary przemieszczeń i odkształceń – milimetrowe zmiany geometrii pozostają domeną tachimetru precyzyjnego i niwelacji.

• Długie, jednorodne przestrzenie – proste korytarze, tunele bez charakterystycznych elementów i puste otwarte powierzchnie, gdzie algorytm nie ma za co „zaczepić” kolejnych skanów.

• Otoczenie w ruchu – tłum, ruch pojazdów i przemieszczające się maszyny wprowadzają do chmury obiekty, które zaburzają dopasowanie i wymagają czyszczenia danych.

• Trudne warunki dla LiDAR-u – intensywny deszcz, mgła, pył zawieszony, a także duże przeszklenia i lustra, które dają fałszywe odbicia.

• Projekty bez zaplecza do obróbki – chmury punktów to duże zbiory danych, więc bez odpowiedniego sprzętu i oprogramowania oszczędność czasu w terenie przenosi się na wąskie gardło w biurze.

Jak wykonać skan SLAM, żeby dane nadawały się do dalszej pracy?

Jakość chmury z pomiaru w ruchu zależy przede wszystkim od trasy i tempa przejścia, a nie od ustawień urządzenia. Sześć zasad decyduje o tym, czy dane będą użyteczne bez powtarzania pomiaru.

1. Zaplanuj trasę przed uruchomieniem rejestracji – przejdź obiekt bez skanowania, sprawdź dostępność pomieszczeń, otwórz drzwi i ustal kolejność, która pozwoli domknąć pętlę.

2. Zamykaj pętle i wracaj do punktu startu – to najskuteczniejszy sposób ograniczenia dryftu, a przy większych obiektach warto zaplanować kilka pętli zamiast jednej długiej trasy.

3. Utrzymuj równe, spokojne tempo – marsz zbliżony do 1 m/s, płynne obroty i unikanie szybkich zwrotów, bo gwałtowny ruch pogarsza dopasowanie kolejnych skanów.

4. Pomierz punkty kontrolne – kilka punktów z tachimetru lub GNSS RTK pozwala wpasować chmurę w układ współrzędnych i niezależnie ocenić jej dokładność.

5. Skontroluj dane na miejscu – przekrój przez ściany, sprawdzenie ich grubości i porównanie kilku wymiarów z pomiarem ręcznym wykrywa problem, gdy jesteś jeszcze na obiekcie.

6. Zapisz metadane pomiaru – trasa, warunki, punkty kontrolne, ustawienia i uwagi z terenu. Bez tego ocena chmury po miesiącu jest zgadywaniem.

Co brać pod uwagę przy wyborze zestawu SLAM?

Kluczowe są cztery parametry: deklarowana dokładność z rozdzieleniem na względną i absolutną, zasięg skanowania podany dla niskiej refleksyjności, prędkość próbkowania oraz to, czy urządzenie łączy SLAM z odbiornikiem GNSS RTK. Ten ostatni punkt decyduje o tym, czy chmura powstaje w układzie lokalnym, czy od razu w układzie państwowym.

Zasięg wymaga szczególnej uwagi, bo producenci podają zwykle wartość maksymalną dla powierzchni dobrze odbijających światło. W terenie znacznie ważniejsza jest wartość dla refleksyjności rzędu 10%, czyli dla ciemnego asfaltu, mokrego betonu lub elewacji w ciemnym kolorze. Różnica między tymi dwiema liczbami bywa niemal dwukrotna.

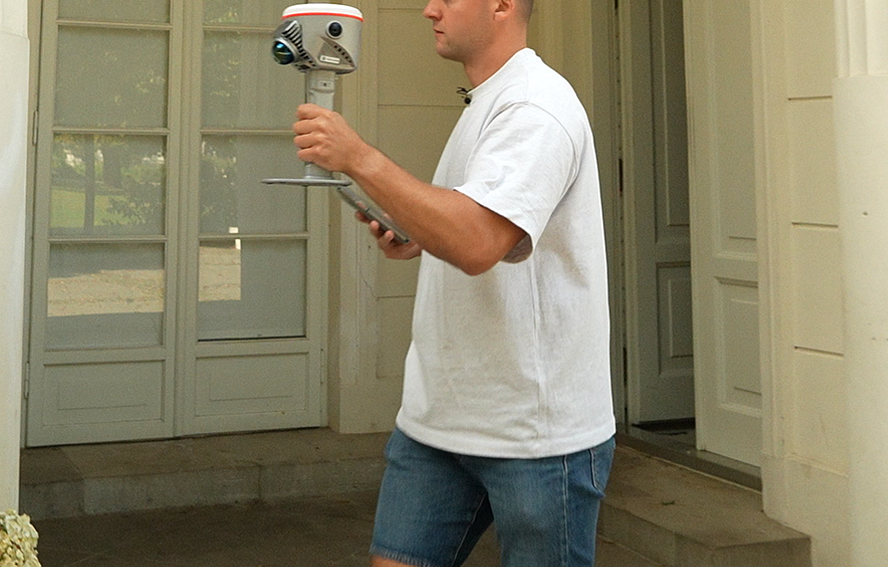

Przykładem urządzenia łączącego oba tryby pracy jest Master SLAM RTK z oferty Art-Geo, w którym odbiornik GNSS, LiDAR i moduły wizyjne pracują w jednej obudowie.

Poza samą specyfikacją warto sprawdzić rzeczy, które decydują o kosztach pierwszych miesięcy pracy: dostępność szkolenia, serwis w kraju, warunki gwarancji, dostęp do sieci korekt oraz formaty eksportu danych i ich zgodność z używanym oprogramowaniem CAD, GIS lub BIM. W przypadku Master SLAM RTK producent zapewnia dwuletnią gwarancję, szkolenie, serwis w Polsce oraz bezpłatny dostęp do sieci RtkNet.

Czego można oczekiwać od SLAM w najbliższych latach?

Kierunek rozwoju jest dziś wyraźny i dotyczy głównie etapu po pomiarze, nie samego skanowania. Automatyczna klasyfikacja chmur punktów i rozpoznawanie obiektów skracają najbardziej pracochłonną część procesu, czyli ręczne wektoryzowanie i czyszczenie danych. Równolegle poprawiają się algorytmy domykania pętli, co przesuwa granicę długości trasy, jaką da się pomierzyć bez utraty dokładności.

Warto jednak zachować proporcje w ocenie tych zapowiedzi. Automatyzacja opracowania nie zmienia dwóch rzeczy: chmura nadal wymaga georeferencji i kontroli przez geodetę, a odpowiedzialność za wynik pozostaje po stronie wykonawcy pomiaru. Technologia zmienia sposób zbierania danych, nie zakres tej odpowiedzialności.

Najważniejsze wnioski

• SLAM buduje trajektorię i chmurę punktów jednocześnie, dzięki czemu pomiar odbywa się w ruchu, bez ustawiania instrumentu na kolejnych stanowiskach.

• Podstawowym ograniczeniem jest dryft trajektorii, który kontroluje się przez domykanie pętli, punkty kontrolne i georeferencję z GNSS RTK.

• Przewaga SLAM ujawnia się przy dużej liczbie detali i wymaganiach dokładności na poziomie centymetrów, nie milimetrów.

• Osnowa, granice i pomiary przemieszczeń pozostają zadaniem dla tachimetru i GNSS RTK.

• O jakości chmury decyduje trasa i tempo przejścia oraz kontrola danych jeszcze na obiekcie.

• Przy wyborze sprzętu istotny jest zasięg podany dla refleksyjności 10%, a nie wartość maksymalna, oraz możliwość pracy w trybie RTK i SLAM w jednym urządzeniu.
